Компания Hebei Kaixiang Electrical Technology Co., Ltd. является одним из ведущих производителей и поставщиков высоковольтных нагрузочных блоков переменного тока напряжением 6,3 кВ и мощностью 6000 кВт в Китае. Если вы собираетесь продавать оптом усовершенствованный высоковольтный блок нагрузки переменного тока 6,3 кВ, 6000 кВт, добро пожаловать на получение прайс-листа на нашем заводе. Все индивидуальные продукты отличаются высоким качеством и конкурентоспособной ценой.

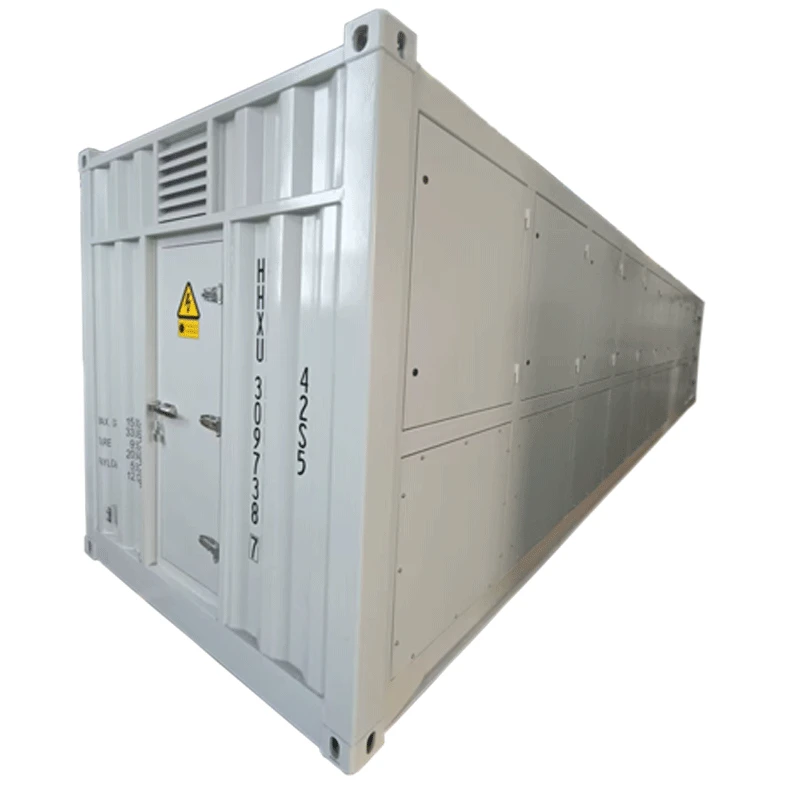

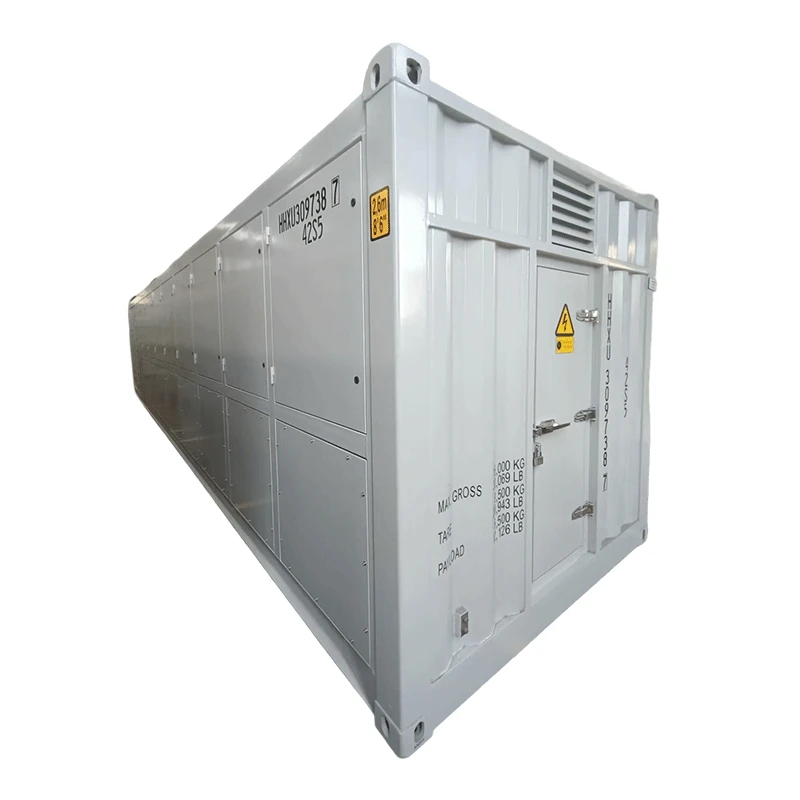

Этот блок нагрузки, размещенный в стандартном 40-футовом корпусе контейнерного типа со степенью защиты IP55, является идеальным решением для испытаний больших дизельных и газовых генераторных установок, энергосистем, нефтегазовых установок и промышленных энергосистем на электростанциях, морских судах, морских платформах, центрах обработки данных и объектах тяжелой промышленности.
Блок нагрузки высокого-напряжения переменного тока 6,3 кВ, 6000 кВт подает точно контролируемую чистую резистивную нагрузку непосредственно к тестируемому источнику напряжения 6,3 кВ. Силовые резисторы из специального сплава -, рассчитанные на высокую-температурную стойкость, высокую теплоотдачу, высокую термическую стабильность и защиту от открытого света, - поглощают электрическую энергию и преобразуют ее в тепло. Система принудительного-воздушного охлаждения с боковым воздухозаборником и боковым выпуском воздуха (или горизонтальным воздухозаборником с восходящим выпуском воздуха) непрерывно рассеивает тепло с помощью нескольких мощных-осевых вентиляторов, обеспечивая непрерывную-работу даже при полной нагрузке 6000 кВт при напряжении 6,3 кВ.
Технические параметры
|
Параметры системы |
|
|
Номинальное напряжение/частота |
Трехфазный-фазный третий-провод переменного тока, 6,3 кВ/50 Гц |
|
Максимальная мощность нагрузки |
Резистивная нагрузка: 6000 кВт. |
|
Шаг загрузки |
Резистивная нагрузка: разделена на 3 отвода следующим образом: 1000 кВт, 2000 кВт, 3000 кВт; Примечание. Когда входное напряжение ниже номинального, мощность отвода нагрузочной группы изменяется в соответствии с законом Ома. |
|
Коэффициент мощности |
1 |
|
Точность загрузки (вся машина) |
±3% |
|
Точность отображения |
Класс точности дисплея 0,5 |
|
Блок питания управления |
Внешний трехфазный-пятый-провод переменного тока (L1/L2/L3/N/PE) 400 В, 50 Гц |
|
Проводное соединение |
Входная мощность нагрузки - Клеммные колодки высокого- напряжения (соединение звездой) Клеммный блок входа управляющей мощности - Клеммный блок с сухими контактами управления - Сухие контакты выхода сигнализации - Клеммный блок |
|
Внешний интерфейс связи |
RS485 (запасной для вывода-инструмента) |
|
Класс изоляции |
F-класс |
|
Максимальный класс защиты |
Секция управления: IP55 Камера рассеивания мощности резистора из сплава (во время работы): IP21 |
|
Рабочий режим |
Непрерывная работа |
|
Метод охлаждения |
Принудительное воздушное охлаждение, с забором воздуха внизу и выпуском воздуха вверху (воздухопровод устанавливается заказчиком). |
|
Структура кабинета |
Ограждение контейнера: Контейнер оборудован дверью для доступа персонала и обслуживания (с замком), лестницей, доходящей до верха, воздухозаборниками и выходами, а также внутренней защитной сеткой для предотвращения попадания посторонних предметов. |
|
Транспорт |
Подъем: Верхняя часть шкафа оснащена подъемными кольцами-несущими подшипниками, которые соответствуют требованиям по подъему и транспортировке. |
|
Цвет корпуса |
RAL7047 |
|
Размер шкафа |
Около 12192×2438×2591 мм (Д×Ш×В); |
|
Масса |
Около 14000 кг |
|
Параметр операционной среды |
|
|
Рабочее место |
Открытый |
|
Рабочая температура |
-30 градусов -+50 градусов |
|
Относительная влажность |
Меньше или равно 95 % |
|
Высота |
Меньше или равно 2500 М |
|
Атмосферное давление |
86-106кПа |
|
Зарезервированное расстояние |
Для облегчения доступа персонала не должно быть препятствий в пределах 3 метров перед диспетчерской и препятствий в пределах 2 метров перед помещением технического обслуживания. |
|
Безопасное рабочее расстояние |
Изоляционный барьер должен быть установлен на расстоянии не менее 1,5 метров от грузовой площадки. Никакой посторонний персонал не должен находиться ближе 3-5 метров к нагрузочному блоку во время его работы. |
Особенности продукта&Преимущества
Бесшовный контроль и интеграция
Управление с сухими контактами: подключается непосредственно к терминалам клиента (ПЛК, контроллерам генераторных установок, BMS и т. д.) через клеммы с сухими контактами, что обеспечивает простую интеграцию для удаленного, автоматизированного и централизованного управления нагрузкой.
Комплексный локальный мониторинг

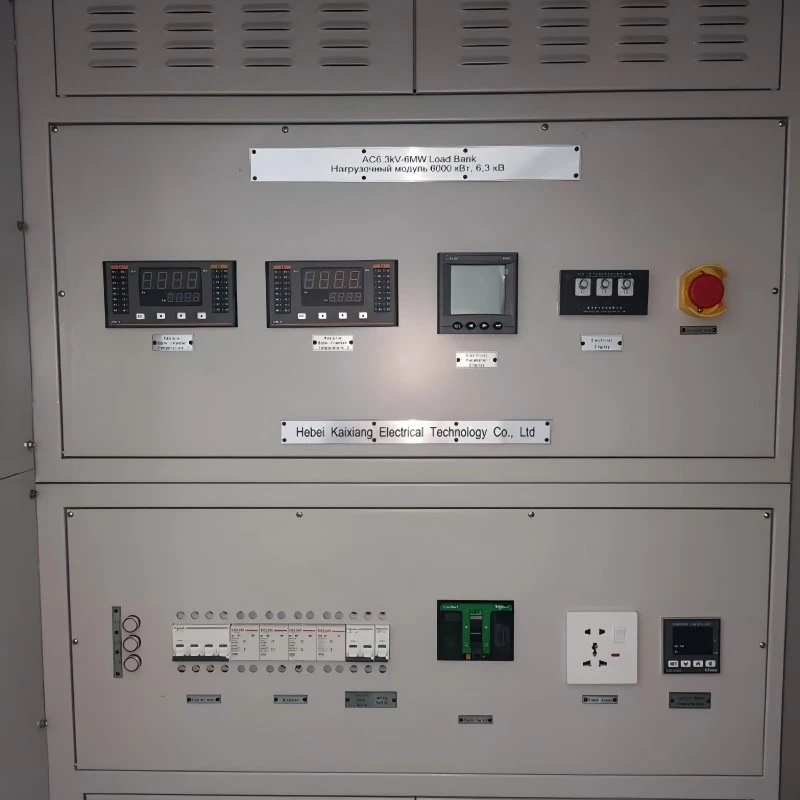

Полное-отображение параметров: Локальные измерительные приборы обеспечивают-отслеживание в реальном времени напряжения, тока, активной мощности, реактивной мощности, полной мощности, коэффициента мощности и частоты,-обеспечивая полную диагностику на-объекте без необходимости использования внешнего ПК или программного обеспечения.
Оператор-Удобство, ориентированное на оператора
Встроенные-утилиты. Панель управления оснащена встроенным выключателем освещения и резервной однофазной розеткой переменного тока (для ноутбуков или временных инструментов), что упрощает тестирование на-площадке и сокращает время настройки на месте.
Повышенная безопасность и защита
Сигнализация аварийного останова: выводит набор сигналов НО/НЗ (нормально открытый/нормально закрытый) сухих контактов на терминал XT4, что позволяет удаленно контролировать состояние аварийного останова и обеспечивает полную интеграцию с внешними системами защитной блокировки.
Защита заземления шкафа: Оснащен специальной клеммой заземления для предотвращения электризации шкафа и устранения опасности поражения электрическим током, обеспечивая максимальную безопасность оператора во время работы.
